ＣＤＩのＡユニット

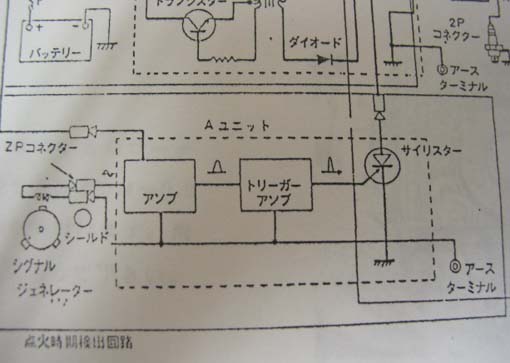

Ａユニットは　点火時期を検出する回路です。 ピックアップコイルから来た信号（ある一定の電圧）を来たとたんに サイリスターのゲートを開くのに充分な電圧にまで昇圧して　さらにトリガーアンプと いうモノをとおして　サイリスターにつないでいるようです。 コンデンサーの片側に貯まった400ボルトの電流を　サイリスターを通して アースに落とすことで　反対側のマイナスに帯電したのも消失するので 一次コイルに逆の電流が流れて　火花が出るということだと思われます。

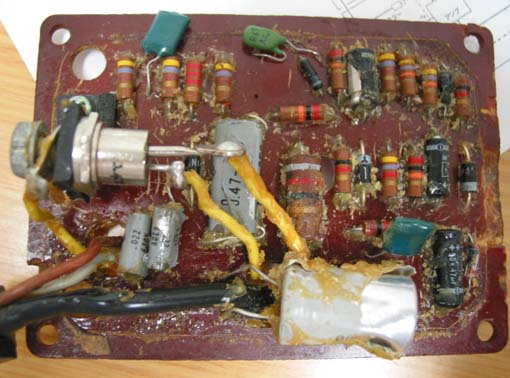

写真１ Ａユニットの内部メカを表から見たところです。 壊れた場合　ＢユニットよりＡユニットの方が修理は難しいと噂されています。

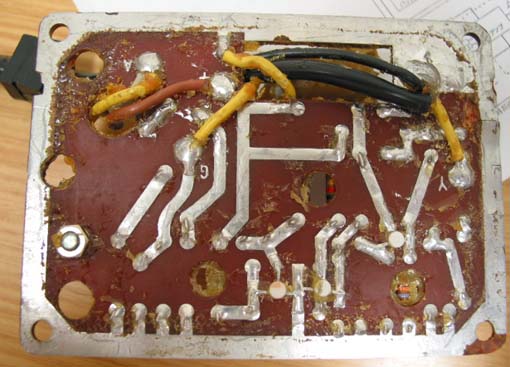

写真２ 上の写真を上下をひっくり返して裏から見たところです。 おつかいブルコをバラシて　泣くほど後悔した幼少時代を思い出します。

写真３ 回路図からは恐らくはアンプと書かれているものだと思われます。 アンプって　どんな構造になってるんかな…謎

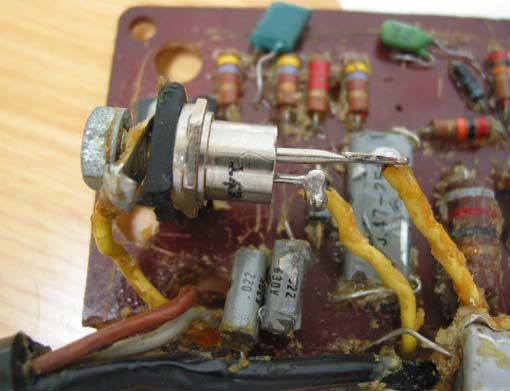

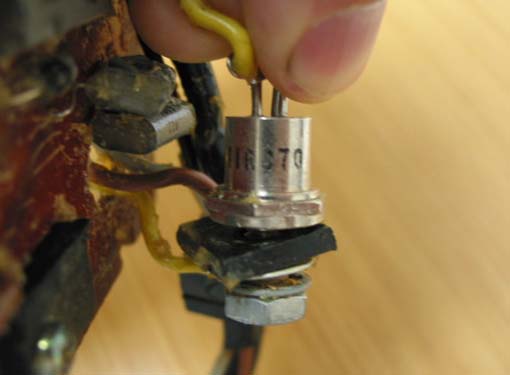

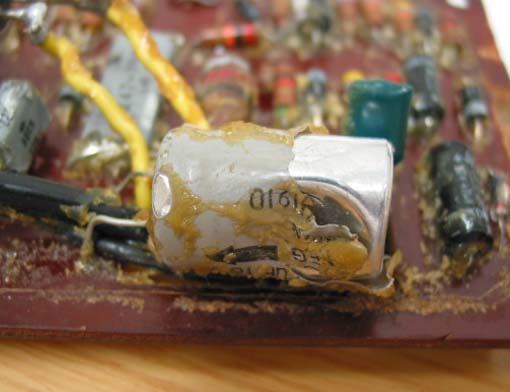

写真４ これが　恐らくはサイリスターと呼ばれるものだと思われます。 無接点のスイッチみたいなものと理解されます。 ゲート（という端子）にある特性（電圧とか…）の電気がくると アノード（Ｂユニットから来る側）からきた電気がカソード（アースに向かう線）へ 流れるようになるらしいです。

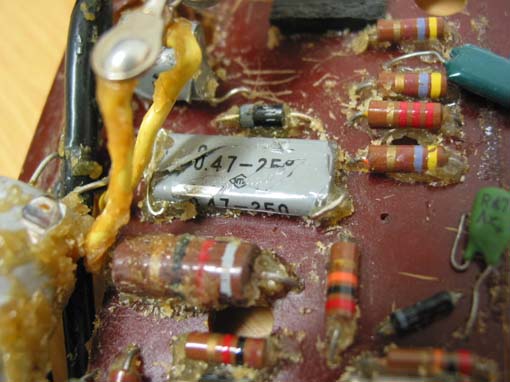

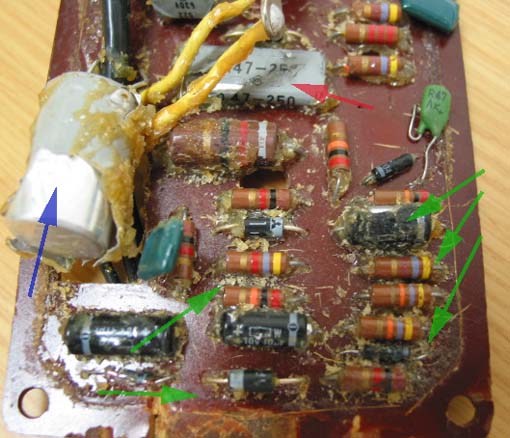

写真５ 青矢印はアンプで　赤矢印はトリガーアンプでしょうか… 難しそうなのはミドリの矢印の部品群でして　恐らくは抵抗になる回路でしょうか？？ シロウトはこれを見ただけで戦意喪失です。 逆に電流が流れたりしたときに回路を保護するためだとか 回路にゆとりをもたせるためのものではないかなと推測されます。 原理と実践のハザマのものと思われます。 ピックアップコイルから来た電気って　恐らくはちょっと交流っぽかったりするから それを整流する意味とかがあるのでしょうか。

写真６ もはや３５年前の設計による部品なので　全く同じ部品を 用意しようというのが難しいです。 アノードで４００ボルト程度を受け止める事ができて ゲートの電圧をトリガーアンプから来る電圧との相性がよいという サイリスターを選ぶ必要があると思われます。

写真７ 部分的に型番が分かる部品もあるが　もはや入手困難なんだろなあ〜

ＣＤＩのＢユニット

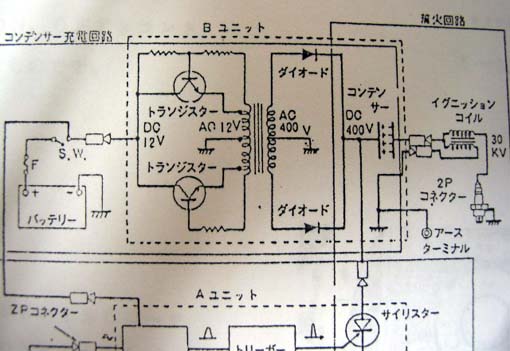

ＫＡはバッテリーＣＤＩ点火なので　フライホイールで発電した電気で火花を飛ばすのではなく バッテリーから来た１２ボルトを　うんじゃらかんじゃらして　 一次コイルに４００ボルトをかけて　最終的には二次コイルで３０キロボルトまで 昇圧しているらしいです。 ２ストには火花の飛び方の特性がＣＤＩが良いとかいわれています。 ４ストには火花が飛んでる時間が長い？ポイントやセミトラやフルトラが よいとか言われています。 余談ですが　最近のビッグバイクって　バッテリーフルトランジスタ点火が 主流らしいです。　 だからＶマックスとか　バッテリーが上がったら　ナンボ頑張って押しがけしても かからない筈ですわ♪

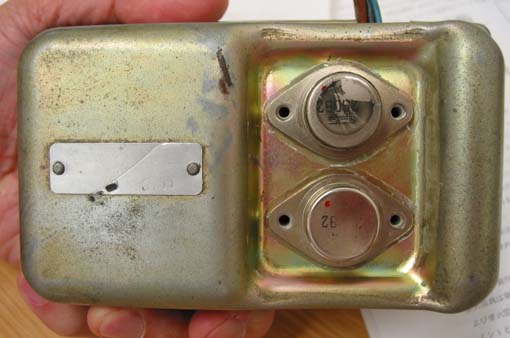

写真１ Ｂユニットの外観です。２個のトランジスターと思しきふたつの出っ張りは 普通は樹脂でコーティングされています。 ＣＤＩ点火はキャパシター（コンデンサー）　ディスチャージ　イグニッションの略です。 だから↑「点火」の部分　「炎のニンジャマン」や「ミスターオサマビンラディン氏」のように 重複してるかもしれません♪

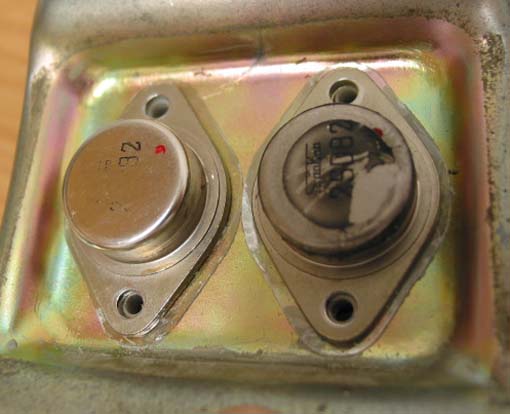

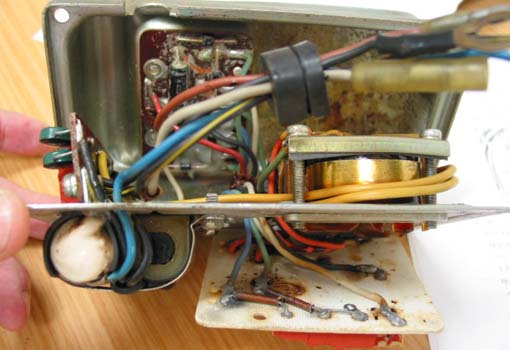

写真２ 裏ブタをあけると　基盤が出てきます。 ２個のトランジスターが蓋にくっついてます。何かするとはずれると思うのですが。

写真３ バッテリーから来た直流１２ボルトは　２個のトランジスターで なぜか？交流１２ボルトに変換されます。

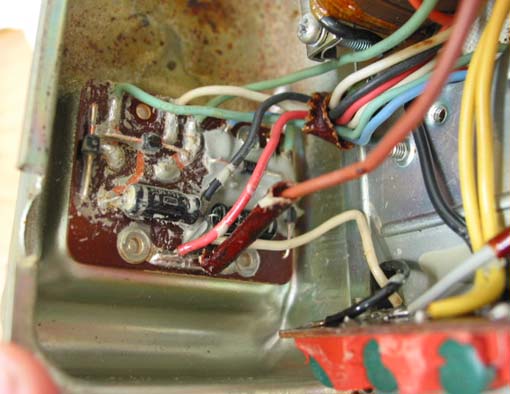

写真４ 蓋にくっついた２個のトランジスターのうらの基盤です。

写真５ 抵抗やらなんやらくっついてます。 これも実際の回路を　理論上の回路に近づける工夫でしょうか。

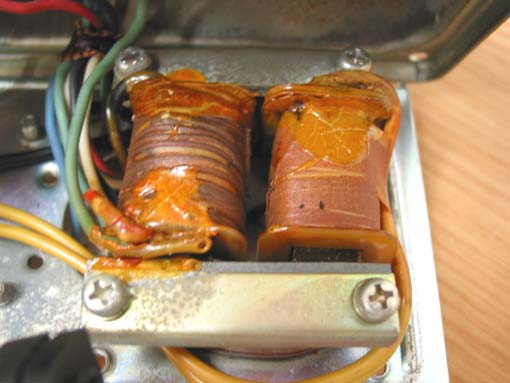

写真６ ＤＣＤＣ（直流→直流）インバーターと呼ばれているもので　いわゆるトランスでしょう。 直流インバーターという名前にしては　わざわざトランジスターで交流化してると サービスマニュアルには書いてあります。 むかしのＣＤＩに特徴的なツー音は　何から出ている音なんでしょうか？

写真７ ＤＣＤＣインバーターで交流１２ボルトを交流４００ボルトに昇圧したのち ダイオードで直流に整流するとかいてあるので　これが ダイオードでしょう　たぶん。

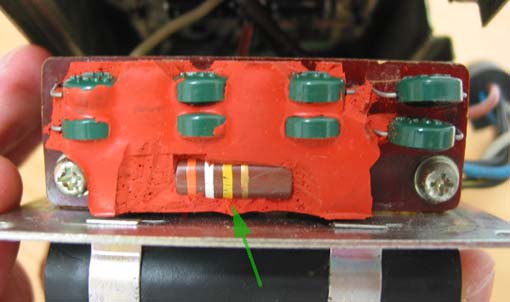

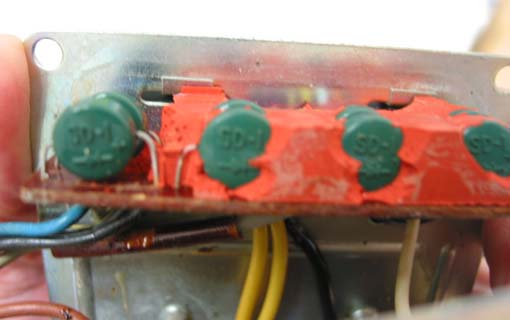

写真８ ダイオードとおぼしき部品は８つ付いています。 またもや謎の抵抗？がついています。

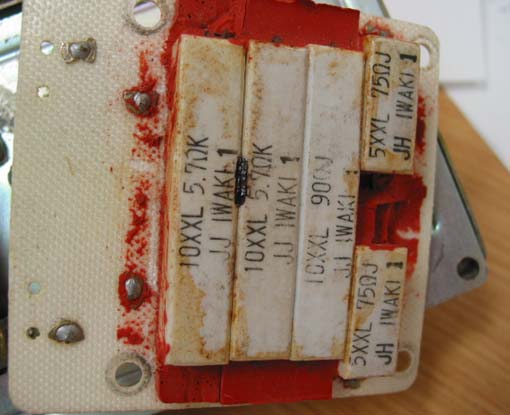

写真９ これは　イワキと書いてあるのでガラスでできたものでしょうか？ う〜ん　これは何でしょう？

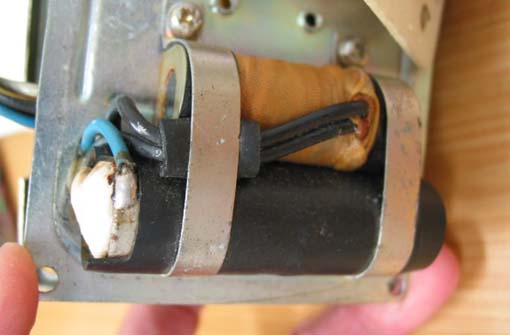

写真１０ これはイグニッションコイルへ行く手前のコンデンサーでしょう。 今ではフィルム等を使って小型化されていると思います。 よく見ると筒型のものが二つ付いているんですが　う〜ん。

ハコスカの社外ＣＤＩ

写真１ 今度はハコスカ用？と称する？ＣＤＩで　ＫＡと同じものを 自作したものらしいです。　かなり最近作られたものらしいのですが それらしく新しい部品がついています。

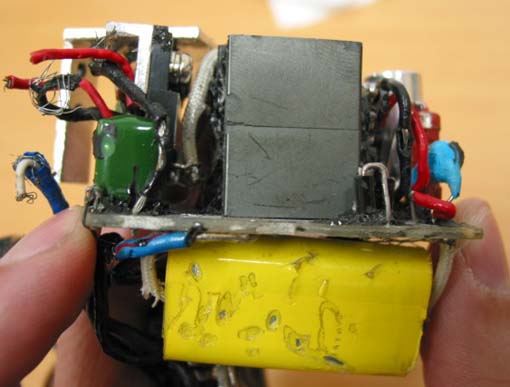

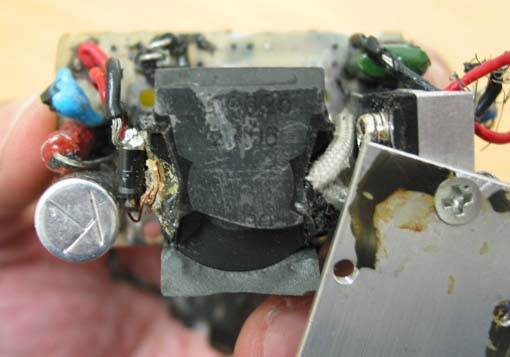

写真２ 上の黒い箱はＤＣＤＣインバーターでしょうか？

写真３ インバーターの型番から昇圧度合いがわかるはず。 １２→４００ボルトより昇圧されているのかもしれません。

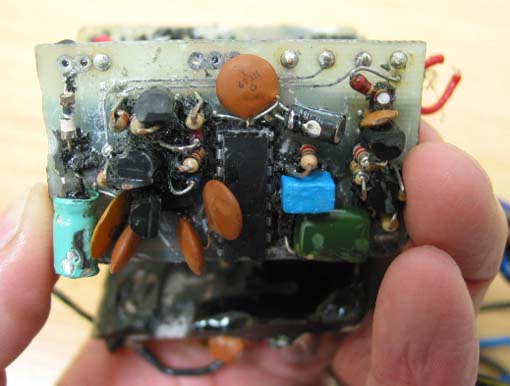

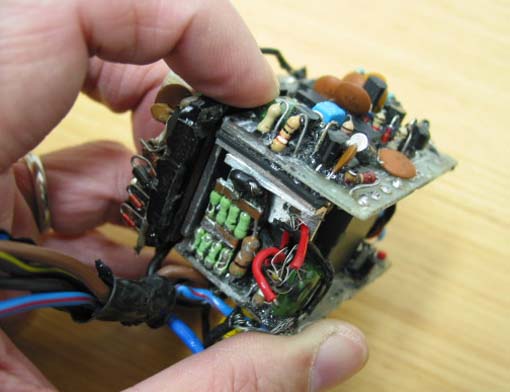

写真４ ＡＢユニット　合わせて作られているけど　小さくまとまってます。

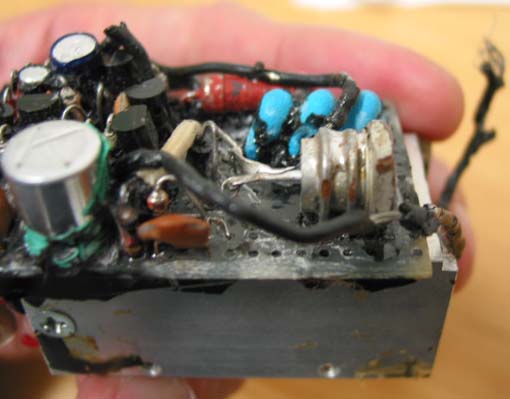

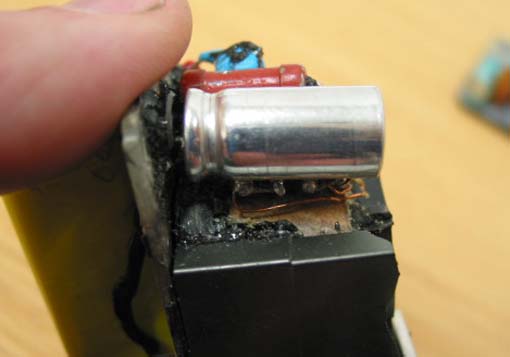

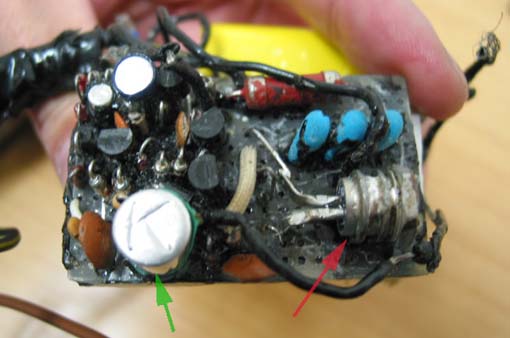

写真５ これはたぶんＡユニット部分で　サイリスターとアンプとおぼしき部品があります。

写真６ サイリスターを選ぶのが難しいらしいので　実際に使えて走っていて 入手可能なサイリスターの見本になるかもしれません。

写真７ クローン人間マモーを操るユニットみたい…
